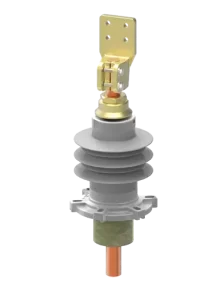

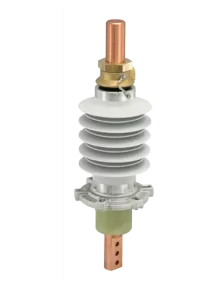

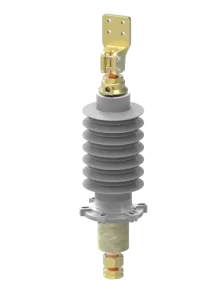

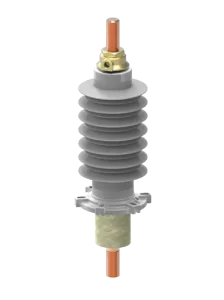

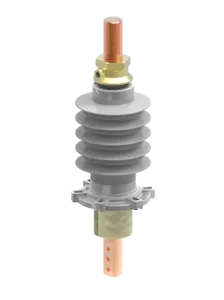

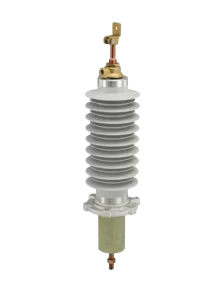

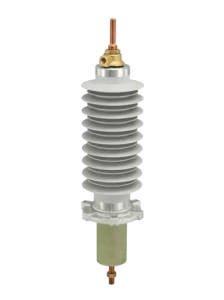

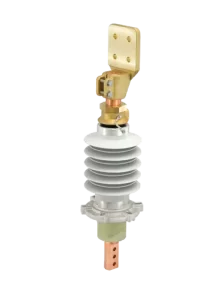

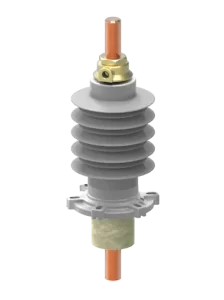

بوشینگ سیلیکونی SBC
بوشینگ سیلیکونی SBC جدیدترین رنج محصولی در حوزه بوشینگ های گروه رینهازن است. این بوشینگ ها عمدتاً برای ایزولاسیون سمت فشار ضعیف ترانسفورماتورهای قدرت به کار می‌روند. این نوع بوشینگ ایمن، کارآمد و قابل اعتماد است و نیازهای آینده بازار را نیز برآورده خواهد ساخت.
بوشینگ SBC مطابق با استاندارد EN50180 طراحی شده و از نوع روغنی است. محفظه عایقی آن از یک لوله فایبر گلاس ساخته شده است که با استفاده از فناوری مدرن روی آن سیلیکون مایع تزریق می‌شود (LSR). روغن ترانسفورماتور فضای بین میله هادی جریان و لوله فایبرگلاس را پر کرده و نقش عایقی و خنک کنندگی را ایفا می‌کند.
فلنج های SBC مستقیماً در بدنه کامپوزیت ادغام شده است و این امر باعث تقویت مقاومت بوشینگ و کاهش خطر نشت روغن می‌شود. به لطف ویژگی‌های خاص عایق سیلیکونی (برای مثال آبگریز بودن، مقاوم نسبت به اشعه فرابنفش، خاصیت ارتجاعی و …) بوشینگ‌های SBC نیازی به نگهداری ندارند. وزن کم و ارتجاع پذیری این بوشینگ ها نصب آن‌ها را آسان کرده، ریسک شکستن را کاهش و عملکرد ایمن و طول عمر بالا را تضمین می‌کند.
ابعاد بوشینگ SBC
ابعاد بوشینگ های سیلیکونی SBC مشابه بوشینگ های پرسلینی (چینی) متداول بوده و طراحی آن منطبق بر استاندارد EN50180 یا DIN42533 است، بنابراین می‌توان آن را در تعمیر و نگهداری های مرسوم ترانسفورماتور با بوشینگ های قبلی تعویض کرد. شکل قالب و کیفیت بالای سیلیکون بوشینگ های SBC باعث حذف تخلیه جزئی شده و فاصله خزشی را به 1690mmمی‌رساند. همچنین شایان ذکر است بوشینگ های SBC بر اساس درخواست مشتری قابلیت سفارشی سازی دارند (مثل طول میله، اتصالات مخصوص و …).
بوشینگ های سیلیکونی SBC برای ترانسفورماتورهای داخل اتاق ترانس و یا ترانسفورماتورهای فضای باز و حتی شرایط آب و هوایی نامناسب (مانند هوای بسیار آلوده، بسیار گرم/ سرد، عوامل خورنده و …) طراحی شده‌اند.
در سال 2017 نسخه جدید بوشینگ های SBC مناسب کاربری‌های آف‌شور نیز ارائه شد. در این نسخه از فولاد ضد زنگ AISI316 استفاده شده که به طور کامل از خطر خوردگی جلوگیری کرده و باعث کاهش هزینه‌های نگهداری می‌شود.
اطلاعات فنی
| Maximum rated voltage | 12 kV – 52 kV |
| Rated current | 250 A – 4500 A |
| Nominal creepage distance | 505 mm – 1690 mm |
| Antipollution level | From P3 up to P4 |
| Standard reference | IEC 60137 |
| Rod design | Rigid stem / Split / Drawlead |
| Rod material | Brass & Copper |
| Insulating body material | Silicone composite |
| Special surface treatment | Tinplating / Silverplating |
| Misc. | Multiple copper rod customizations, multiple connection styles |
